TP-LINK雙頻并發無線路由器支持2.4GHz和5GHz頻段的無線WDS功能，使用無線WDS功能可以起到增強無線信號強度、拓展無線覆蓋區域的作用，同時可以避免一般單頻無線路由器使用無線WDS功能帶來的信道干擾問題，無線覆蓋高速穩定。

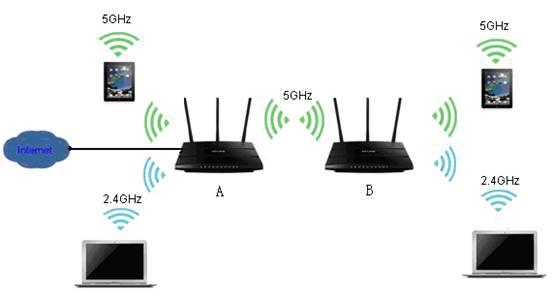

如下圖所示是TL-WDR4310與TL-WDR4310進行WDS的一般拓撲結構，其中心思想就是在5GHz頻段開啟WDS，使兩個TL-WDR4310無線橋接起來，同時使用2.4GHz和5GHz頻段進行無線覆蓋，用于無線客戶端的接入。下文將介紹如何使用兩個TL-WDR4310實現無線WDS并且在2.4GHz和5GHz實現無線漫游。

無線漫游的設置要點：TL-WDR4310 A、B在2.4GHz或者5GHz下SSID相同，無線加密方式及密鑰都相同，并且設置不產生干擾的無線信道（2.4GHz頻段信道編號相減至少是5，5GHz由于開啟WDS功能，信道必須相同）。

操作步驟如下：

步驟一、TL-WDR4310 A設置2.4GHz及5GHz頻段基本信息及無線安全。

步驟二、 TL-WDR4310 B設置2.4GHz及5GHz頻段基本信息及無線安全，并在5GHz頻段開啟WDS橋接前端A路由器。

步驟三、修改TL-WDR4310 B管理IP地址，避免與無線路由器A的管理IP相同產生沖突。

步驟四、關閉TL-WDR4310 B DHCP服務器功能，局域網保留主路由（此例中主路由為TL-WDR4310 A）的DHCP服務器。

下面介紹一下上述拓撲結構的設置方法。

步驟一、TL-WDR4310 A設置2.4GHz及5GHz頻段基本信息及無線安全。

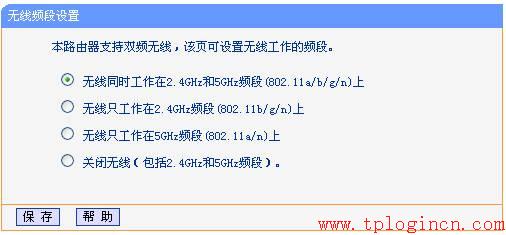

1. 打開TL-WDR4310 A的設置頁面（默認192.168.1.1），打開菜單"無線頻段設置"，選擇"無線同時工作在2.4GHz和5GHz頻段上"，點擊"保存"。

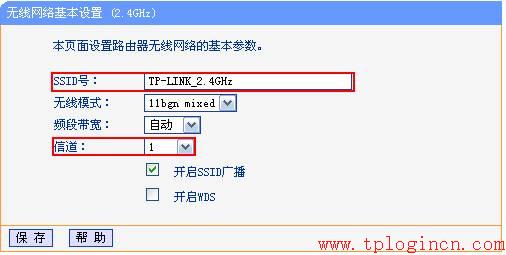

2. 打開菜單"無線設置2.4GHz"——"基本設置"，設置TL-WDR4310 A的無線SSID，此例為"TP-LINK_2.4GHz"，信道設為"1"，點擊"保存"，如下圖所示。

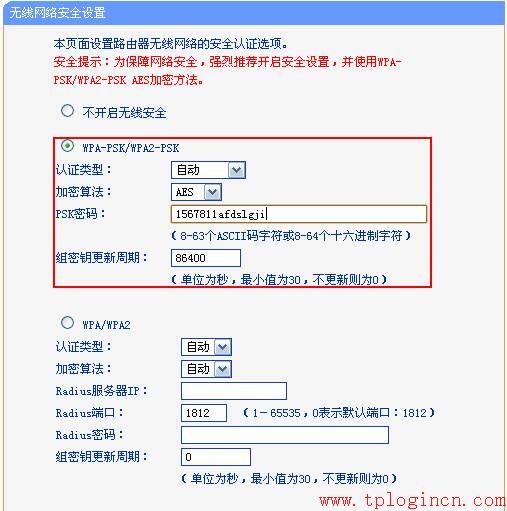

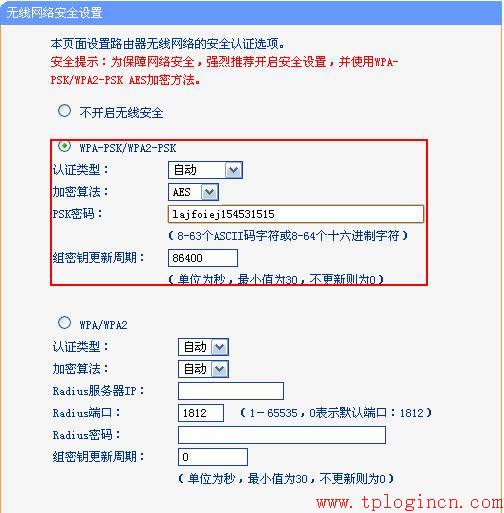

3. 打開菜單"無線設置2.4GHz"——"無線安全設置"，設置無線安全，建議選擇WPA-PSK/WPA2-PSK加密方式，加密算法選擇"AES"并輸入"PSK密碼"，點擊"保存"，如下圖所示。

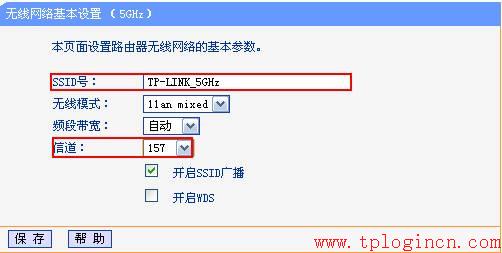

4. 打開菜單"無線設置 5GHz"——"基本設置"，設置SSID，此例為"TP-LINK_5GHz"，并指定"無線信道"（此例選擇157），點擊"保存"，如下圖所示。

5. 打開"無線設置 5GHz"——"無線安全設置"，設置無線安全，建議選擇WPA-PSK/WPA2-PSK加密方式，加密算法選擇"AES"并輸入PSK密碼，點擊"保存"并重啟路由器使配置生效，如下圖所示。

步驟二、TL-WDR4310 B設置2.4GHz及5GHz頻段基本信息及無線安全，并在5GHz頻段開啟WDS橋接前端A路由器。

1. 打開TL-WDR4310 B的設置頁面（默認192.168.1.1），打開菜單"無線頻段設置"，選擇"無線同時工作在2.4GHz和5GHz頻段上"，點擊"保存"。

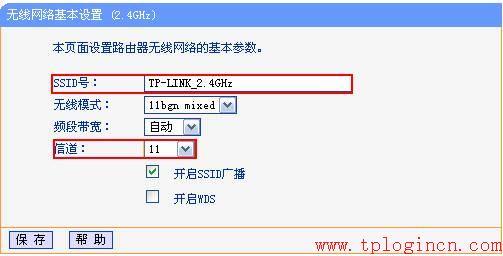

2. 打開菜單"無線設置2.4GHz"——"基本設置"，設置TL-WDR4310 B的無線SSID，設置與TL-WDR4310 A 2.4GHz頻段相同的SSID"TP-LINK_2.4GHz"，為了避免與A路由器產生無線干擾，信道選擇與TL-WDR4310 A不會干擾的信道（此例選擇11），點擊"保存"，如下圖所示。

3. 打開菜單"無線設置2.4GHz"——"無線安全設置"，設置與TL-WDR4310 A相同的無線安全，安全類型選擇"WPA-PSK/WPA2-PSK"，加密算法選擇"AES"并輸入與TL-WDR4310 A在2.4GHz頻段相同的PSK密碼，點擊"保存"，如下圖所示。此時2.4GHz頻段的無線漫游已經設置完成。

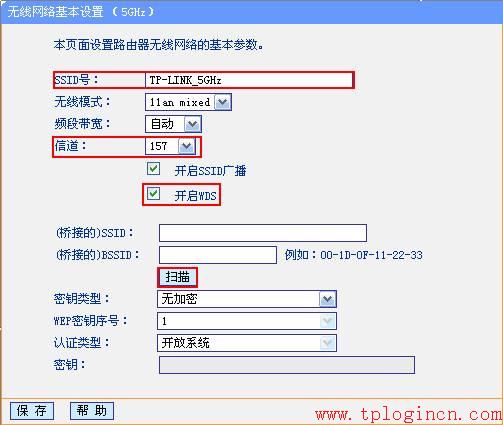

4. 打開菜單"無線設置5GHz"—"基本設置"，設置與TL-WDR4310 A 5GHz頻段相同的SSID"TP-LINK_5GHz"及信道"157"，勾選"開啟WDS"，如下圖所示。

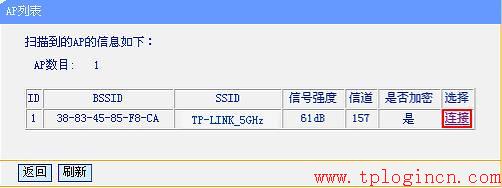

點擊"掃描"，掃描環境中所有使用5GHz頻段設備的SSID，如下圖所示。

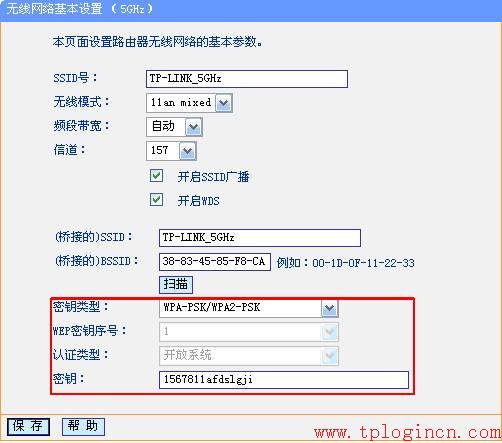

5. 選擇TL-WDR4310 A的SSID，點擊"連接"，選擇與TL-WDR4310 A 5GHz頻段相同的密鑰類型WPA-PSK/WPA2-PSK，并輸TL-WDR4310 A 5GHz頻段設置的密鑰，完成之后點擊"保存"，如下圖所示。

6、打開"無線設置 5GHz"——"無線安全設置"，設置與TL-WDR4310 A 5GHz頻段相同的無線安全，安全類型選擇"WPA-PSK/WPA2-PSK"，加密算法選擇"AES"并輸入與TL-WDR4310 A在5GHz頻段相同的PSK密碼，點擊"保存"并重啟設備，如下圖所示。

步驟三、修改TL-WDR4310 B管理IP地址，避免與無線路由器A的管理IP相同產生沖突。

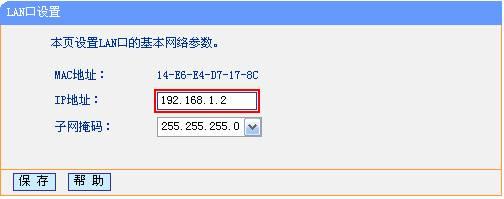

打開TL-WDR4310 B的設置頁面（默認192.168.1.1），打開菜單"網絡參數"—"LAN口設置"將IP地址改為"非192.168.1.1"（本例中修改為192.168.1.2），點擊"保存"，如下圖所示。

步驟四、關閉TL-WDR4310 B DHCP服務器，保留主路由（此例中主路由為TL-WDR4310 A）的DHCP服務器。

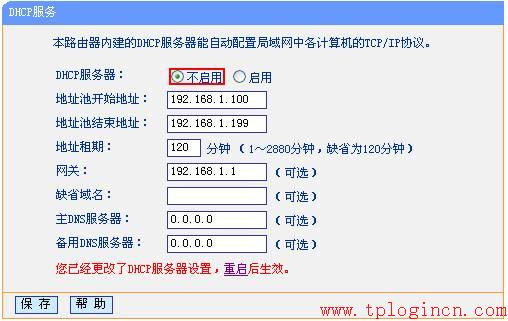

打開TL-WDR4310 B的設置頁面（默認192.168.1.1），打開菜單"DHCP服務器"，選擇"不啟用"，點擊"保存"并重啟路由器，如下圖所示。

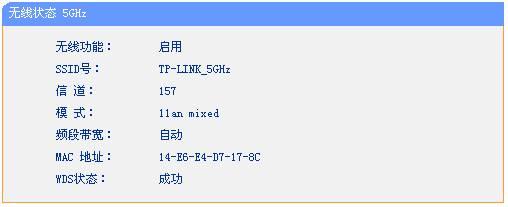

重啟之后進入TL-WDR4310 B管理界面（此例為192.168.1.2），打開菜單"運行狀態"，查看"無線狀態 5GHz"的"WDS狀態"顯示"成功"，如下圖所示。

此時TL-WDR4310A和B在5GHz頻段的WDS就已經設置完成了，2.4GHz和5GHz的無線終端設備均可使用TL-WDR4310的無線信號進行上網。
